En elbillader kan belaste det elektriske anlegget i mange timer hver natt. Derfor er ikke spørsmålet bare hvilken ladeboks du skal kjøpe, men om kurs, jordfeilvern, sikringsskap og kapasitet passer sammen. Riktig jordfeilbryter til elbillader er en sentral del av dette sikkerhetsnivået.
For de fleste boliger betyr trygg hjemmelading at ladepunktet har egen kurs, riktig vern og en ladeboks som er montert og dokumentert av registrert elektriker. Har du et eldre sikringsskap, en brukt ladeboks, ukjent dokumentasjon eller en sikring som løser ut, bør anlegget kontrolleres før du lader fast hjemme.
Denne guiden forklarer jordfeilvern type A, type B og vern innebygget i ladeboksen på en enkel måte, og viser når du bør få en elektriker til å sjekke hele løsningen.
Hvorfor elbillading stiller strengere krav
Elbillading er annerledes enn mange andre strømforbrukere i boligen. En komfyr, en hårføner eller et verktøy bruker høy effekt i kortere perioder. En ladeboks kan derimot trekke mange ampere i flere timer, ofte samtidig som varmtvannsbereder, varmeovner, induksjonstopp og ventilasjon går i huset.
Det gjør tre ting viktige:
- Kursen må være dimensjonert for langvarig belastning.
- Sikringsskapet må ha nok kapasitet og riktig beskyttelse.
- Jordfeilvern må håndtere feiltypene som kan oppstå ved lading av elbil.
En vanlig stikkontakt er ikke laget for å være fast ladepunkt for elbil over tid. Den kan bli varm, spesielt hvis kontakten er gammel, slitt eller belastet nær maksgrensen i mange timer. Derfor brukes ladeboks på egen kurs som normal løsning for trygg hjemmelading.
Når vi vurderer installasjon av ladeboks, ser vi ikke bare på hvor boksen skal henge. Vi vurderer kurs, kabelvei, hovedsikring, jordfeilvern, overspenningsvern, laststyring og dokumentasjon. Det er helheten som avgjør om løsningen er trygg.
Dette er også grunnen til at to tilsynelatende like ladebokser kan kreve ulike tiltak. Den ene boligen kan ha et nytt sikringsskap med god plass, tydelig kursfortegnelse og en ladeboks med dokumentert DC-beskyttelse. Den andre kan ha samme ladeeffekt, men et eldre skap, ukjent kurs og manglende dokumentasjon. Da er risikoen og jobben helt forskjellig, selv om ladeboksen på veggen ser lik ut.
Jordfeilbryter, jordfeilvern type A og type B forklart
En jordfeilbryter, ofte kalt jordfeilvern, skal koble ut strømmen hvis det oppstår lekkasjestrøm til jord. Målet er å redusere risikoen for elektrisk støt, brann og farlige feil i anlegget.
For elbillading møter du særlig tre begreper:
Jordfeilvern type A reagerer på vanlige vekselstrømsfeil og pulserende likestrømsfeil. Dette brukes mye i boliger, men er ikke alltid nok alene for elbillading.
Jordfeilvern type B kan i tillegg håndtere glatte likestrømsfeil. Slike feil kan oppstå fra elektronikken i bilen eller laderen. Hvis en likestrømsfeil ikke håndteres riktig, kan den påvirke et vanlig type A-vern slik at det ikke fungerer som forventet.
DC-feilstrømdeteksjon i ladeboksen betyr at ladeboksen har innebygget overvåking for likestrømsfeil, ofte omtalt som 6 mA DC-beskyttelse eller RDC-DD. Da kan løsningen i mange tilfeller bygges med jordfeilvern type A på kursen, fordi ladeboksen selv håndterer den aktuelle DC-feilen. Dette må være dokumentert av produsenten og vurdert av elektrikeren.
En praktisk huskeregel er dette: elbillader skal ikke bare ha "et jordfeilvern". Den skal ha riktig kombinasjon av vern i sikringsskap og eventuell beskyttelse i ladeboksen. Hva som er riktig, avhenger av ladeboksen, kursen og resten av anlegget.
Begrepet jordfeilbryter brukes ofte litt løst i dagligtale. Noen mener en separat bryter i sikringsskapet. Andre mener en jordfeilautomat, altså sikring og jordfeilvern i samme modul. For deg som boligeier er ikke navnet det viktigste. Det viktige er at ladepunktet har korrekt beskyttelse, at vernet er egnet for lading og at løsningen kan dokumenteres.
Hva sier NEK 400 om elbillading?
NEK 400 er normen elektrikere bruker for å prosjektere og utføre elektriske lavspenningsinstallasjoner i Norge. For elbillading finnes det egne krav og føringer i delen som handler om ladepunkt for elektriske kjøretøy.
For en boligeier er det viktigste ikke å lese normen som en lovtekst. Det viktigste er å forstå konsekvensen: et ladepunkt skal være planlagt for elbillading, ha egen egnet kurs, ha korrekt jordfeilbeskyttelse og dokumenteres etter utført arbeid.
NEK har også publisert faglige tolkninger om jordfeilvern ved elbillading. Hovedpoenget er at type B eller dokumentert tilsvarende beskyttelse må vurderes, og at produsentens dokumentasjon for ladeboksen betyr noe. En elektriker må derfor sjekke både ladeboksens spesifikasjoner og hvordan kursen er bygget opp.
Dette er grunnen til at et bilde av ladeboksen alene sjelden er nok. Elektrikeren trenger også å vite hva som sitter i sikringsskapet, hvordan kursen er merket, om det finnes samsvarserklæring og om ladeboksen har innebygget DC-beskyttelse.
Hvis du kjøper bolig med eksisterende ladeboks, bør du ikke bare spørre "fungerer den?". Spør heller: finnes det dokumentasjon på egen kurs, jordfeilvern og samsvarserklæring?
NEK 400 oppdateres med jevne mellomrom, og kravene må alltid vurderes ut fra installasjonstidspunkt, utstyr og faktisk utførelse. Derfor bør eldre ladeopplegg kontrolleres faglig i stedet for å sammenlignes med korte råd på nett. En elektriker kan se om løsningen fortsatt er forsvarlig, om dokumentasjonen er god nok og om det bør gjøres forbedringer før du øker ladeeffekten.
Når bør anlegget kontrolleres?
Du bør bestille elkontroll eller en målrettet kontroll av ladeopplegget hvis du er usikker på om eksisterende løsning er riktig. Det gjelder spesielt i disse situasjonene:

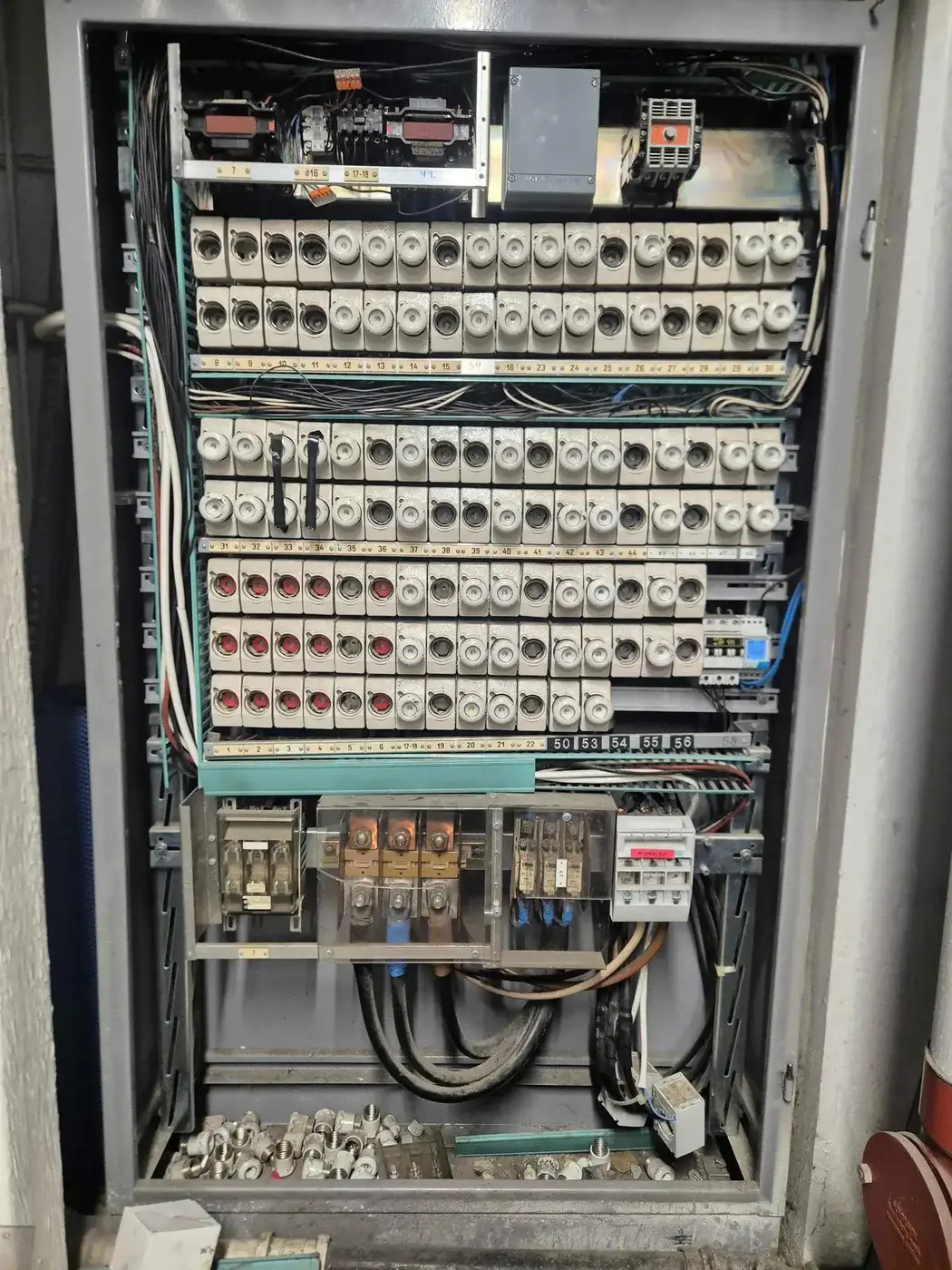

Eldre sikringsskap. Skrusikringer, gamle jordfeilbrytere, lite plass i skapet eller manglende kursfortegnelse gjør det vanskeligere å vite om ladeopplegget er trygt. Eldre anlegg kan fungere fint til daglig bruk, men likevel være dårlig egnet for en ny stor last.
Brukt ladeboks. En brukt ladeboks kan være helt fin, men den må fortsatt monteres riktig og passe til kurs, vern og dokumentasjon. Du bør ikke videreføre en løsning bare fordi ladeboksen "ser ny ut".
Ukjent installasjon. Har ladeboksen stått der før du flyttet inn, eller mangler du samsvarserklæring, bør anlegget sjekkes. Dette er særlig relevant for bruktboligkjøpere som overtar både el-anlegg og ladepunkt uten å vite hvem som gjorde arbeidet.
Sikring eller jordfeilvern løser ut. Hvis ladingen stopper, sikringen går eller jordfeilvern slår ut, er det et tegn som skal tas på alvor. Å slå inn vernet gjentatte ganger uten å finne årsaken kan skjule en feil.
Varmgang eller misfarging. Varme støpsler, varm ladeboks, svidd lukt, misfarging i sikringsskap eller summelyder fra vern skal kontrolleres raskt. Dette handler ikke bare om komfort, men om brannsikkerhet.
Manglende dokumentasjon. Du skal ha samsvarserklæring for elektrisk arbeid. Mangler den, bør du få en fagperson til å vurdere hva som faktisk er gjort.
Har du en eldre bolig, kan det også være lurt å lese om skjulte el-feil i eldre bolig før du legger til nye store laster som elbillader, varmepumpe eller induksjonstopp.
For borettslag og sameier kommer det i tillegg et felles ansvar for kapasitet og fordeling. En enkelt beboer kan oppleve at ladeboksen fungerer fint, mens hovedtavle, stigere eller felles anlegg nærmer seg grensen når flere lader samtidig. Da bør styret se på ladeanlegget samlet, ikke bare én plass om gangen.
Type B i skapet eller vern i ladeboksen?
Mange spør om de må ha jordfeilvern type B i sikringsskapet. Svaret er: noen ganger ja, andre ganger kan ladeboksens innebygde DC-beskyttelse gjøre at løsningen bygges annerledes.
En del moderne ladebokser har innebygget deteksjon for likestrømsfeil. Da kan elektrikeren ofte bruke et type A-vern på kursen, forutsatt at ladeboksen er dokumentert for dette og installasjonen ellers er riktig utført. Andre ladebokser krever at type B-vernet sitter i sikringsskapet.
Dette er en vanlig kilde til misforståelser. Det holder ikke å si "laderen har vern". Det må være riktig type vern for riktig feiltype, og det må være plassert og dokumentert riktig i forhold til kursen.
For boligeiere er den praktiske kontrollen slik:
- Finn modellnavn og datablad for ladeboksen.
- Se om ladeboksen har innebygget DC-feilstrømdeteksjon.
- Sjekk om kursen i sikringsskapet har egen jordfeilautomat eller jordfeilbryter.
- Finn samsvarserklæring og eventuell kursfortegnelse.
- Be elektriker vurdere om kombinasjonen faktisk oppfyller kravene.
Dette er også en grunn til at pris på ladeinstallasjon varierer. Behov for ny kurs, nytt vern, mer plass i skapet eller oppgradering av skap påvirker totalen. I prisguiden for elbillader hjemme forklarer vi mer om hvordan kurs, sikringsskap og vern påvirker kostnaden.
Ved kontroll bruker elektrikeren målinger og visuell gjennomgang for å se om antakelsene stemmer. Det kan for eksempel være forskjell på hva kursfortegnelsen sier og hva som faktisk er koblet. Det kan også være montert et vern som ser riktig ut ved første øyekast, men som ikke passer til ladeboksens krav. Derfor bør vurderingen gjøres i sikringsskapet, ikke bare over telefon.
Se hele anlegget samlet: kurs, laststyring og hovedsikring
Riktig jordfeilvern er viktig, men det er ikke hele vurderingen. En trygg ladeinstallasjon må ses sammen med kapasiteten i resten av boligen.
En dedikert kurs til elbillader betyr at ladepunktet får sin egen kurs fra sikringsskapet. Det gir bedre kontroll på belastningen og gjør det enklere å dimensjonere kabel, vern og ladeeffekt. Samtidig må kursen vurderes mot hovedsikringen. Hvis hovedsikringen er liten, kan lading på høy effekt føre til at hovedsikringen går når flere store forbrukere brukes samtidig.
Laststyring kan løse mye av dette. Med laststyring måler systemet hvor mye strøm huset bruker og justerer ladingen automatisk. Når komfyr, varmtvannsbereder og oppvarming bruker mye, reduseres ladeeffekten. Når huset bruker mindre, øker ladingen igjen.
Dette er spesielt nyttig i Oslo-området, der mange boliger har eldre sikringsskap, begrenset kapasitet eller felles løsninger i rekkehus, sameier og borettslag. I slike tilfeller handler en god løsning ikke bare om raskest mulig lading, men om stabil og trygg lading uten unødvendig oppgradering.
Har du 3-fase tilgjengelig, kan belastningen ofte fordeles bedre enn ved 1-fase. Les mer i vår guide til 3-fase elbillader hvis du er usikker på hva boligen din har.
Noen ganger er det riktig å oppgradere sikringsskapet. Andre ganger holder det med ny kurs, riktig jordfeilvern og laststyring. Poenget er at dette bør vurderes før løsningen bestemmes, ikke etter at ladeboksen er kjøpt.
Dette bør du finne frem før befaring
Jo mer informasjon elektrikeren får før befaring, desto mer presist kan løsningen vurderes. Du trenger ikke kunne tolke alt selv, men du kan gjøre jobben enklere ved å finne frem noen konkrete ting.
Kursfortegnelse. Ta bilde av oversikten i sikringsskapet hvis den finnes. Den viser hvilke kurser som går hvor, og om ladepunktet allerede er merket.
Bilder av sikringsskapet. Ta bilder med døren åpen, slik at vern, hovedsikring og ledig plass er synlig. Ta også gjerne nærbilde av kursen som går til ladeboksen hvis den er merket.
Samsvarserklæring. Finn dokumentasjon fra tidligere elektrikerarbeid. Dette kan ligge i Boligmappa, i e-post fra elektriker eller i papirene du fikk ved kjøp av bolig.
Type ladeboks. Finn modellnavn, produsent og gjerne bilde av merkeskiltet på boksen. Dette hjelper elektrikeren å sjekke om boksen har innebygget DC-beskyttelse.
Ønsket ladeeffekt. Tenk gjennom om du trenger raskest mulig lading, eller om stabil nattlading holder. Mange boliger klarer seg godt med moderat effekt når laststyring er satt opp riktig.
Kabelvei og plassering. Ta bilder av området mellom sikringsskapet og ladepunktet. Garasje, carport, yttervegg, kjeller og fellesarealer kan påvirke løsning og pris.
Med dette på plass kan elektrikeren raskere si om du trenger ny kurs, nytt vern, laststyring eller oppgradering av sikringsskapet.
Ofte stilte spørsmål
Må elbillader ha jordfeilvern type B?
Elbillading må ha beskyttelse som håndterer aktuelle jordfeil, inkludert likestrømsfeil. Noen løsninger bruker jordfeilvern type B i sikringsskapet. Andre bruker type A sammen med dokumentert DC-feilstrømdeteksjon i ladeboksen. Elektrikeren må vurdere ladeboks, kurs og produsentdokumentasjon samlet.
Kan jeg bruke eksisterende kurs til ladeboks?
Som hovedregel skal ladepunkt ha dedikert kurs som er beregnet for elbillading. En eksisterende kurs kan bare brukes hvis den er riktig dimensjonert, egnet for formålet og har korrekt vern. Dette bør kontrolleres av elektriker før fast lading.
Hva gjør jeg hvis jordfeilbryteren slår ut når bilen lader?
Stopp ladingen og få anlegget kontrollert. Det kan skyldes feil i bilen, ladeboksen, kabelen, kursen eller jordfeilvern som ikke passer til feiltypen. Ikke slå inn vernet igjen og igjen uten å finne årsaken.
Bør bruktboligkjøpere kontrollere ladeboksen?
Ja, særlig hvis dokumentasjon mangler. Be om samsvarserklæring, kursfortegnelse og informasjon om ladeboksen. Hvis dette ikke finnes, bør elektriker kontrollere om kurs, jordfeilvern og ladeboks er riktig satt opp.
Er laststyring nødvendig?
Ikke alltid, men det er ofte smart. Laststyring reduserer risikoen for overbelastning når boligen bruker mye strøm samtidig som bilen lader. Det kan også gjøre at du slipper en større oppgradering av hovedsikring eller sikringsskap.
Usikker på om ladeopplegget er riktig?
Hvis du er usikker på jordfeilbryter, kurs eller dokumentasjon for elbillader, bør du få anlegget kontrollert før lading blir en fast del av hverdagen. North Installasjon hjelper boligeiere, bruktboligkjøpere og borettslag i Oslo-området med trygg vurdering av ladepunkt og elektrisk anlegg.
Se mer om elbillader hjemme, les om elkontroll av bolig, eller ta kontakt for en konkret vurdering. Du kan også bruke priskalkulatoren eller ringe oss på 74 999 333 hvis du vil avklare hva vi trenger før befaring.
